Metering Innovation for Digital Substations with Non-Conventional Instrument Transformers
L’E880 est un compteur d’électricité de haute précision conçu pour les réseaux de transport et les postes numériques haute tension avec des transformateurs d’instruments non conventionnels (NCIT) selon la norme IEC 61850. Le compteur utilise des valeurs d’échantillon numériques de tensions de phase et de courants de phase conformément à la norme IEC 61850-9-2 LE pour la facturation et le diagnostic. Les sorties courant et tension de l’unité de fusion entrent dans le compteur E880 sous forme d’un seul flux de données. L’entrée pour les valeurs échantillonnées est adaptable à chaque environnement de sous-station, soit en utilisant la fibre optique (100 base FX) soit l’Ethernet avec RJ45 (10 bases TX), et répond à différents besoins des clients. L’E880 offre une efficacité opérationnelle grâce à sa compatibilité totale avec le système de lecture de compteurs existant du client et à un ensemble de fonctionnalités complet et à l’épreuve de l’avenir, incluant une plateforme de communication modulaire multicanal.
Basé sur la technologie éprouvée E850, le compteur de grille E880 offre une précision maximale et une stabilité à long terme dans la mesure de l’énergie dans toutes les conditions de fonctionnement. La plus grande précision de mesure génère des économies pour les clients et la précision est garantie même à la charge la plus faible de 2 % en monophasé, déséquilibrée ou cos φ inférieure à 1. Le puissant système de mesure E880 offre une résolution suffisante pour des périodes de mesure inférieures à 15 minutes (1 à 5 minutes), une mesure précise lorsque la direction de l’énergie change et une très faible sensibilité aux variations de température.
Une conception facile à gérer en rack permet aux compagnies d’énergie d’économiser sur les coûts d’installation et l’espace.
Le comptemètre de grille E880 est disponible en une version principale :

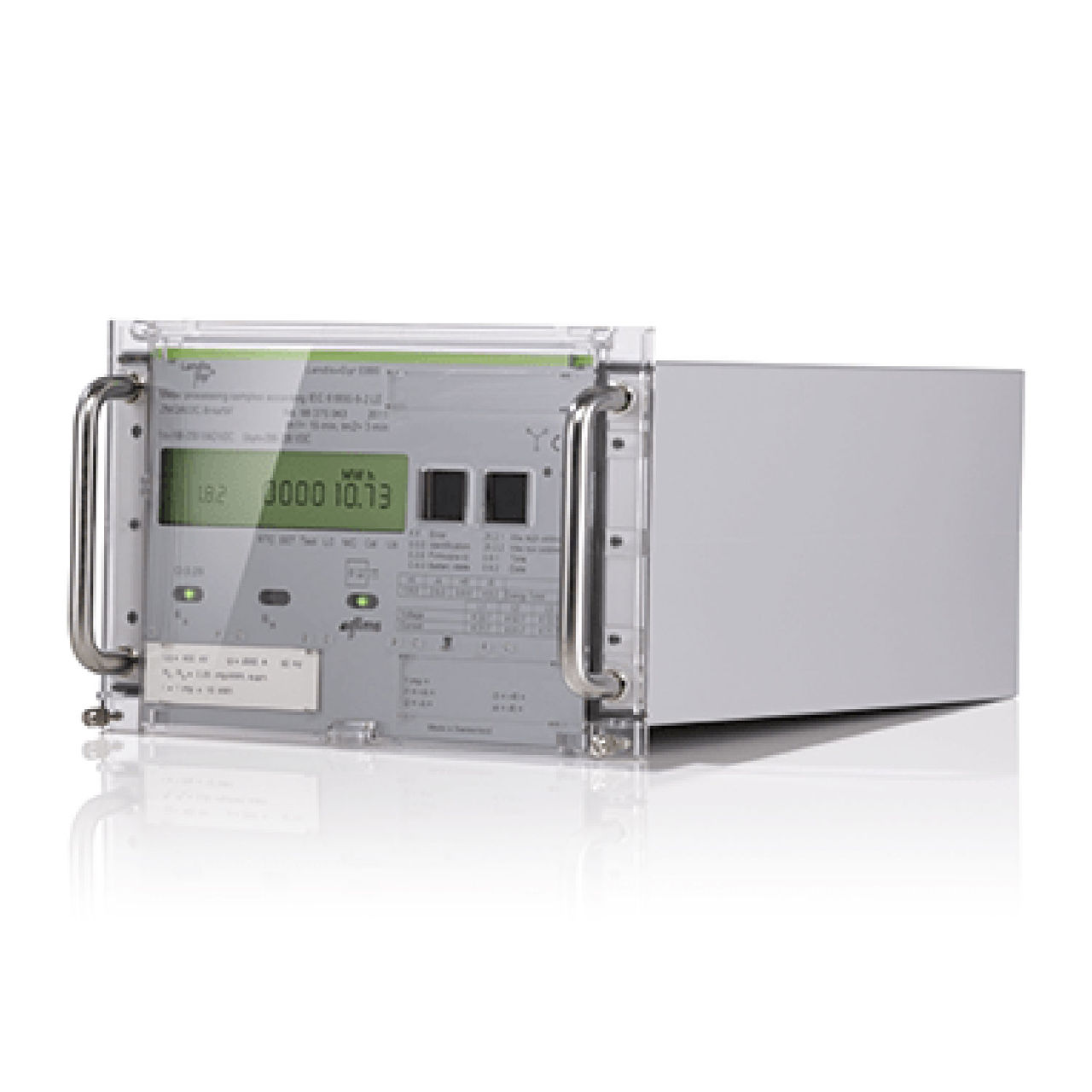

- E880 f9 monté en rack avec connecteur Essailec®
